Diseño de un caracterizador de medios isotermos basado en ESP32 y DS18B20 en el entorno de programación de Arduino
DOI:
https://doi.org/10.26461/25.05Palabras clave:
MQTT (Message Queuing Telemetry Transport), metrología, temperaturaResumen
En este trabajo se presenta el diseño de un dispositivo de bajo costo apto para el alcance de las determinaciones que se llevan a cabo en la Facultad de Química de la Universidad de la República y el Instituto Polo Tecnológico de Pando, de esta facultad, que permite

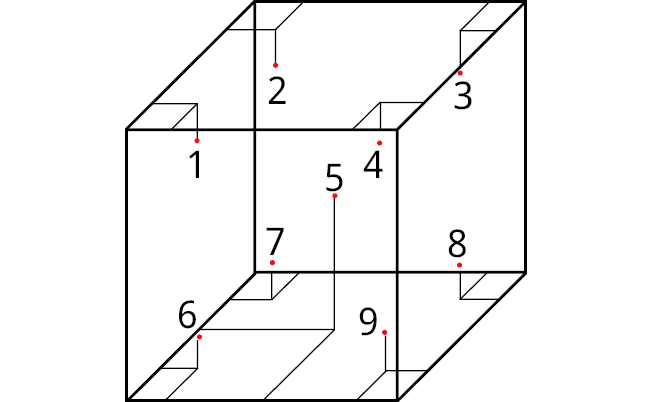

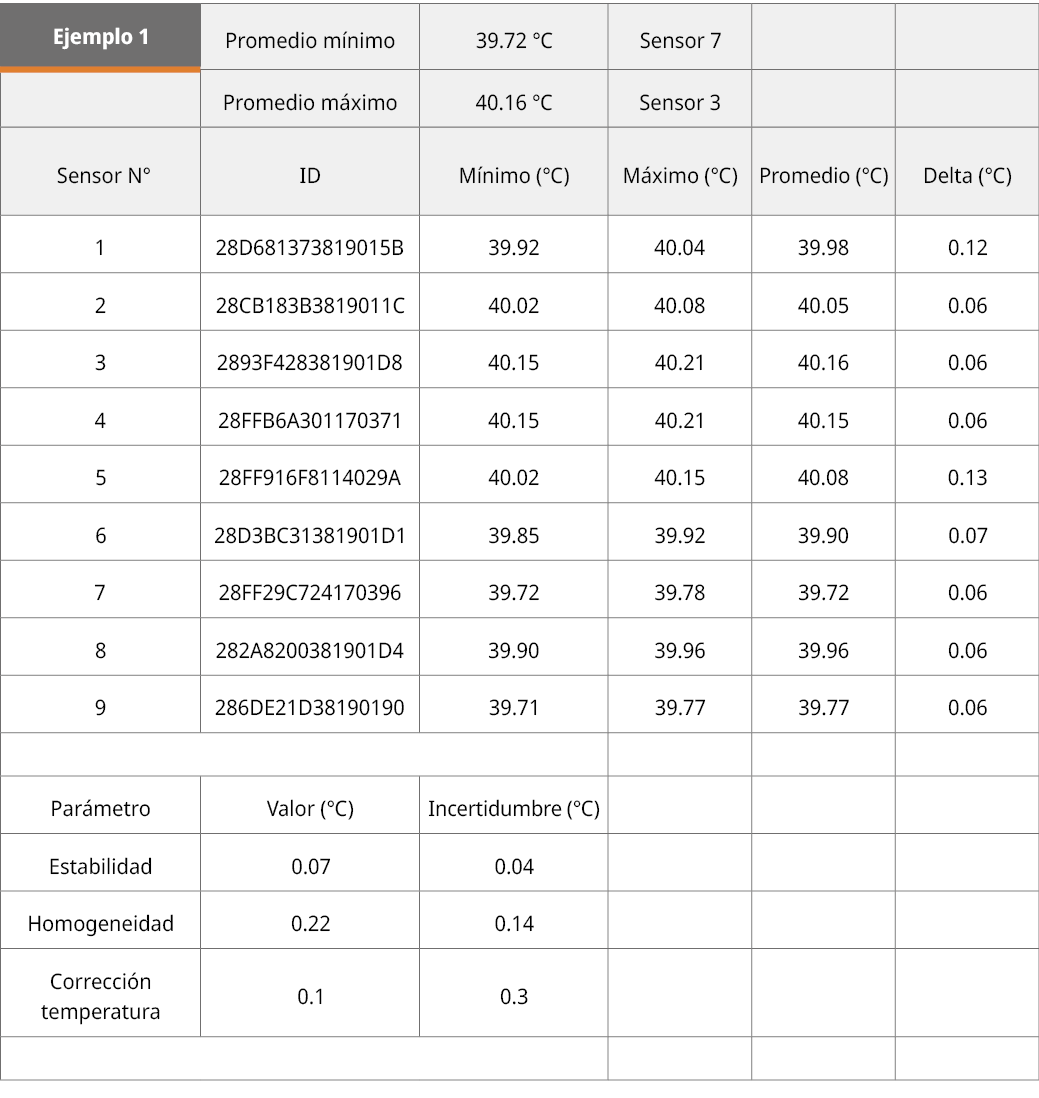

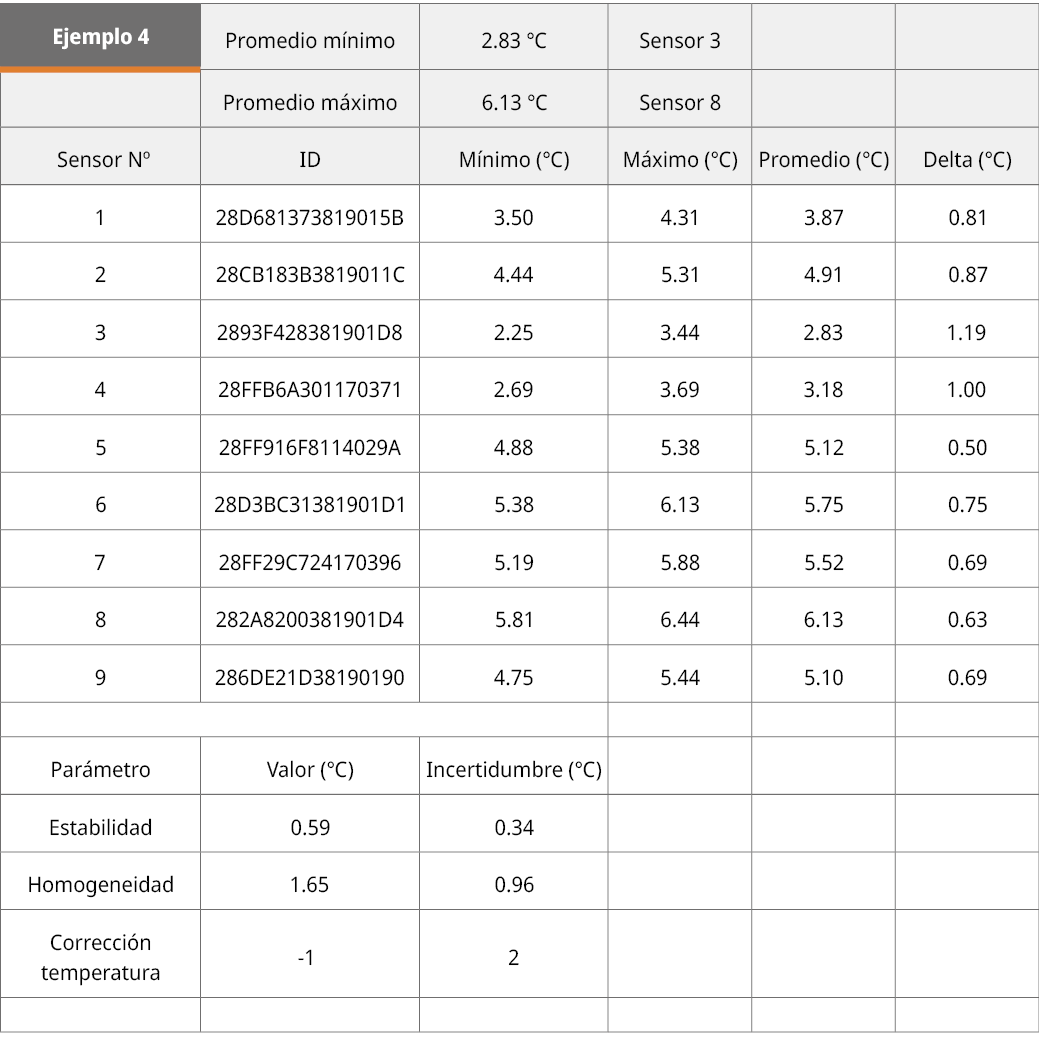

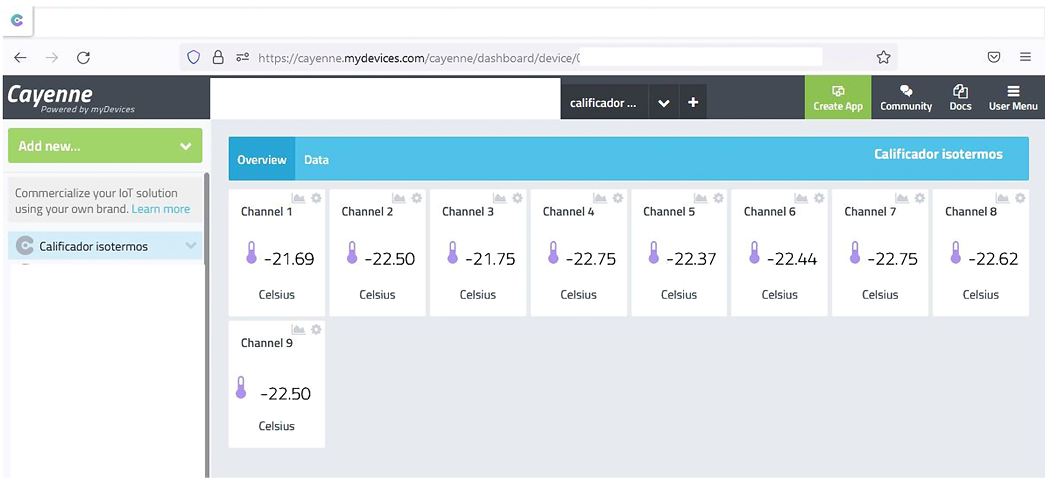

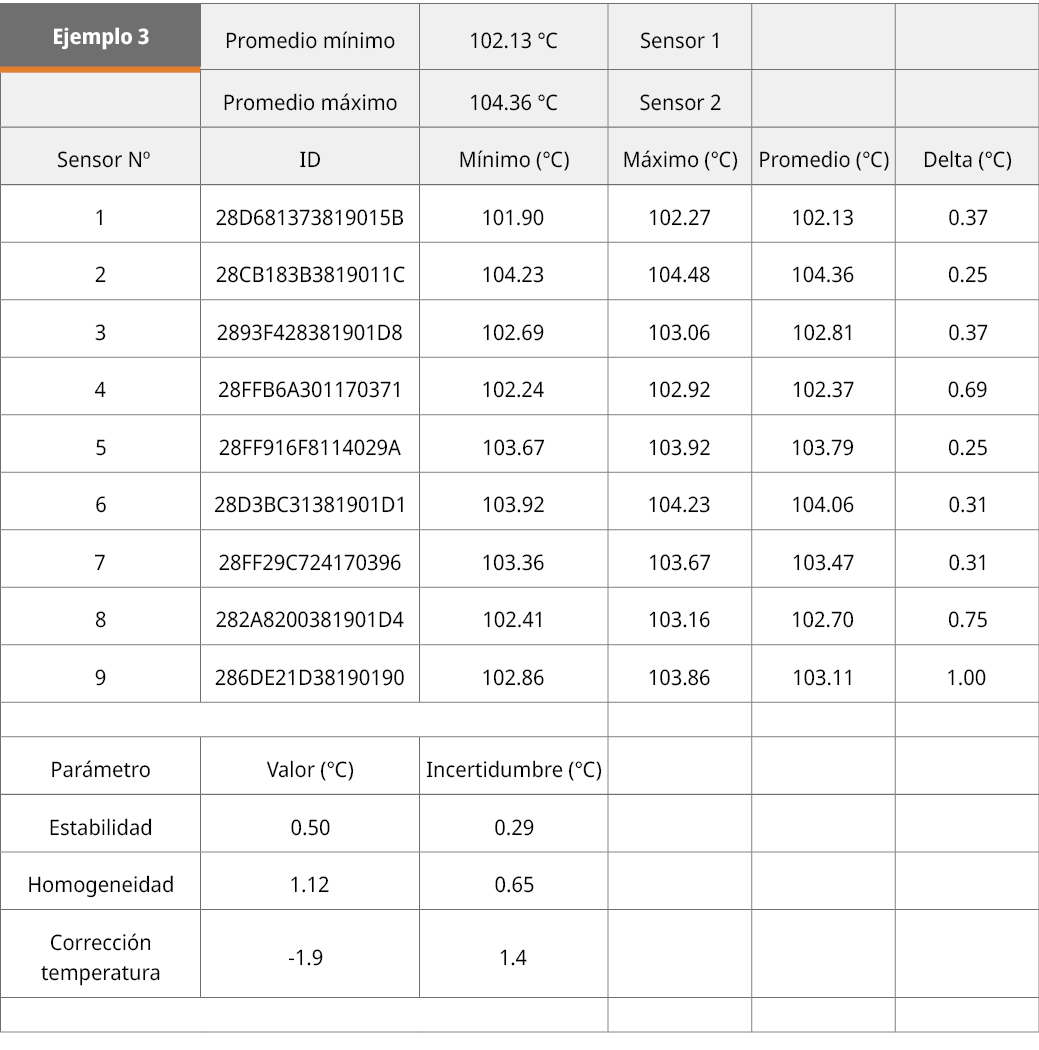

calificar o caracterizar medios isotermos con placas económicas basadas en el entorno de desarrollo Arduino. El dispositivo construido permite la lectura simultánea de la temperatura en 9 puntos y mediante la conexión a internet por medio del Wi-Fi de la placa se transmiten las lecturas a servidores de la Facultad de Química, donde queda registrada la telemetría que posteriormente puede ser descargada para su análisis. Al mismo tiempo, los datos son enviados a un dashboard (tablero virtual) que permite la lectura de las mediciones en tiempo real. Conectado a la alimentación eléctrica y con un Wi-Fi estable se pueden realizar mediciones 24/7 en forma remota. El dispositivo permitió calificar varios medios isotermos, informándose algunos valores representativos de la potencialidad de este tipo de desarrollos.
Descargas
Citas
Arduino, 2011. Integrated development environment “IDE” for Arduino [En línea]. Vers. 1.8.57.00. [s.l.]: Arduino. [Consulta: 25 de enero de 2023]. Disponible en: https://www.arduino.cc/en/software
EURAMET, 2017. Calibration Guide No. 20. Vers. 5.0 [En línea]. Braunschweig: EURAMET. [Consulta: 31 de enero de 2023]. Disponible en: https://www.euramet.org/publications-media-centre/calibration-guidelines
Hipp, Wyrick & Company, Inc., 2000. SQLite [En línea]. Vers 3.34.1. [s.l.]: Hipp, Wyrick & Company, Inc. [Consulta: 31 de enero de 2023]. Disponible en: www.sqlite.org/src
OpenJS Foundation & Contributors, 2012. Node-Red [En línea]. Vers. 2.1.3. [s.l.]: OpenJS c & Contributors. [Consulta: 25 de enero de 2023]. Disponible en: https://nodered.org
Shao, Zhen-tang; Huang,Meng-Xing; Wu, Di, Zhang, Xu y Huang, Ao, 2018. Design of a simplified wireless sensor network node based on MQTT Protocol. En: DEStech Transactions on Computer Science and Engineering. Dic. 2018. DOI: https://doi.org/10.48550/arXiv.1906.10540
U.S. Food and Drug Administration, 2023. CFR - Code of Federal Regulations Title 21 [En línea]. Washington: FDA. [Consulta: 26 de enero]. Disponible en: https://www.accessdata.fda.gov/scripts/cdrh/cfdocs/cfcfr/CFRSearch.cfm
Utmel Electronic, 2019. DS18B20 Programmable resolution 1-wire digital thermometer [En línea]. Quebec: Utmel Electronic. [Consulta: 31 de enero de 2023]. Disponible en: https://www.analog.com/media/en/technical-documentation/data-sheets/ds18b20-par.pdf
Wankhede, A. y Gaikwad, S.P., 2021. 4 Channel concrete temperature data acquisition system using GPRS data network. En: Indian J. Sci. Technol., 14(18), pp. 1516-1524. DOI: https://doi.org/10.17485/IJST/v14i18.296
